昊极科技恒温恒湿试验箱使用IEC-60068-2温湿度组合试验

2022-02-22()次浏览

昊极科技恒温恒湿试验箱使用IEC-60068-2温湿度组合试验，在IEC60068-2规范中，温湿度试验总共有五种，除了大家常见的85℃/85%R.H.、40℃/93%R.H.定点高温高湿之外，还有两个比较特别的试验[IEC60068-2-30、IEC60068-2-38]...

昊极科技恒温恒湿试验箱使用IEC-60068-2温湿度组合试验，在IEC60068-2规范中，温湿度试验总共有五种，除了大家常见的85℃/85%R.H.、40℃/93%R.H.定点高温高湿之外，还有两个比较特别的试验[IEC60068-2-30、IEC60068-2-38]，这两个是交变湿热循环与温度湿度组合循环，所以试验过程温湿度都会有变化，甚至有多组程序链接与循环，应用在IC半导体、零件、装备上，仿真户外结露现象、评估材料防止水气扩散能力、加速产品对劣化的耐受性。

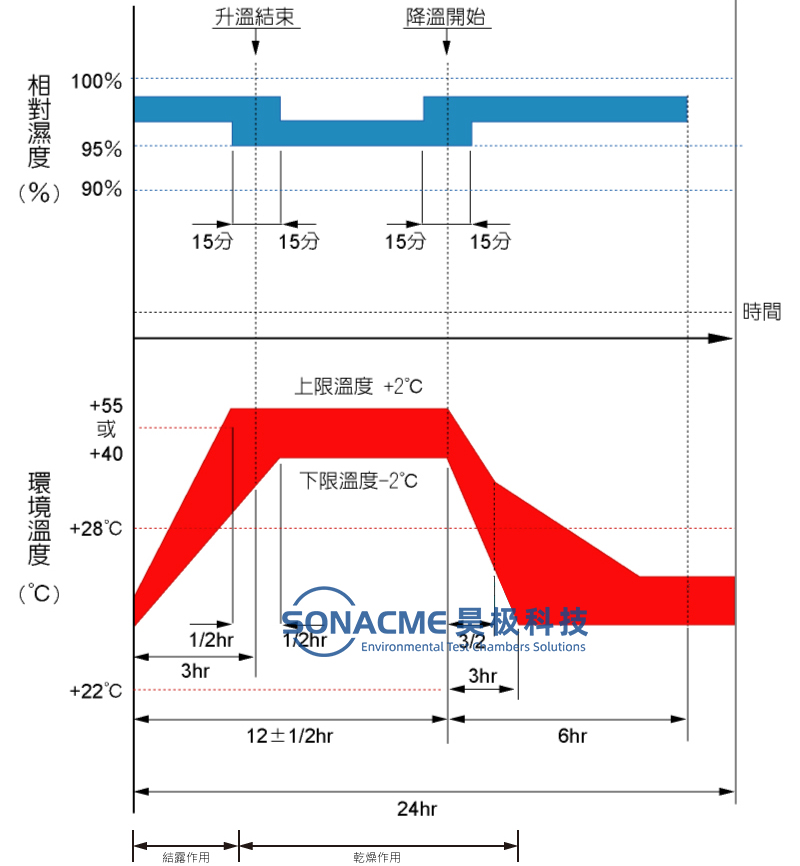

IEC60068-2-30交变湿热循环试验-恒温恒湿试验箱

本试验利用维持温湿度交变的试验手法，产生乎作用让湿气渗透到样品中，让待侧品表面产生结露(凝结)现象，来确认组件、设备或其他产品在高湿度与温湿度循环变化组合下，确认待侧品在使用、运输、储存的适应性，用到的测试设备是昊极科技生产的恒温恒湿试验箱，本规范也适合针对较大的测试样品，如设备还有试验过程需保持通电发热的元器件进行此试验，效果会优于IEC60068-2-38，本试验所使用的高温有两个(40℃、55℃)，其40℃是满足全世界大部分高温环境，而55℃则满足全世界所有高温环境，试验条件也分为[循环一、循环二]，以严苛度来说则为[循环一]高于[循环二]。

适合待侧品：组件、设备、各种类型待测品；

试验环境：高湿度与温度循环变化组合产生凝结，可试验三种环境[使用、储存、运输([可选择有无包装)]；

试验应力：呼吸作用使水气侵入；

是否可通电：可；

不适用：质量过轻过小的零件；

试验过程与试验后检查与观察：检查受潮后电性变化 [中间检查不取出]；

试验条件：湿度：95%R.H.[高湿维持后进行变温](低温25±3℃←→高温 40℃ or 55℃)；

升降温速率：升温(0.14℃/min)、降温(0.08～0.16℃/min)；

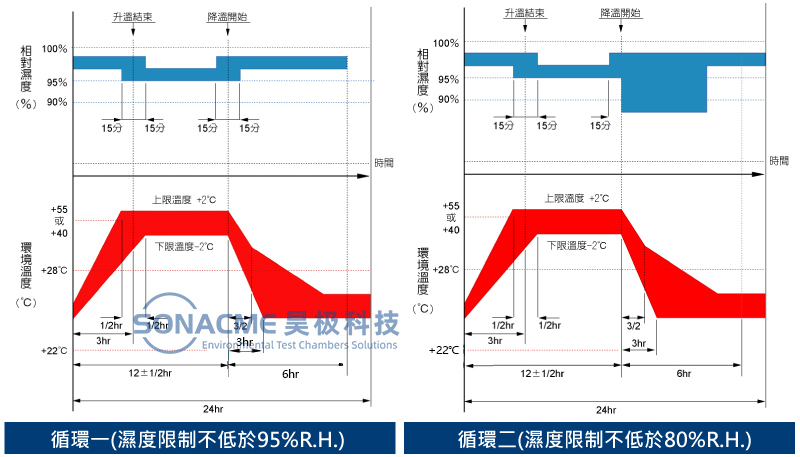

循环一：以吸收及呼吸效应为重要特征的场合，试验样品较复杂[湿度不低于90%R.H.]；

循环二：以吸收及呼吸效应较不明显的场合，试验样品较简单[湿度不低于80%R.H.]

IEC60068-2-30交变湿热试验(结露试验)。



IEC60068-2湿热试验规范差异比较

说明：针对元器件类型的零件产品，利用一种组合试验方法，来加速确认试验样品在高温、高湿和低温条件下劣化作用的耐受能力，此试验方法与IEC60068-2-30的呼吸作用[结露、吸湿]所导致的产品缺陷有所不同，本试验的严苛度比其他湿热循环试验等级有所提高，因为试验过程有更多次的温度变化与[呼吸作用]，循环温度范围也比较大[从55℃升高到65℃]，温度循环的温变率也变快[升温：0.14℃/min变成0.38℃/min、0.08℃/min变成1.16 ℃/min]，另外与一般的湿热循环不同的是增加了有-10℃的低温循环条件，加速呼吸速度并让凝结在代侧品缝隙中的水份结冰，是这个试验规范的特色，试验过程允许通电与及外加负载通电测试，但是不能够因为通电后待侧品升温而影响到试验条件(温湿度波动度、升降温速率)，由于试验过程温湿度进行变化，但恒温恒湿试验箱的顶端不能够有凝结水滴到待侧品。

适合待侧品：元器件、金属组件密封处、引线端密封处；

试验环境：高温高湿和低温条件组合加速方式；

试验应力：加速呼吸+凝结水结冰；

是否可通电：可通电与外加电负载(不能够因为通电升温影响试验箱条件)；

不适用：不能替代湿热与交变湿热，本试验用于产生不同于呼吸作用的缺陷；

试验过程与试验后检查与观察：检查受潮后电性变化[高湿条件下检查与试验后取出检查]；

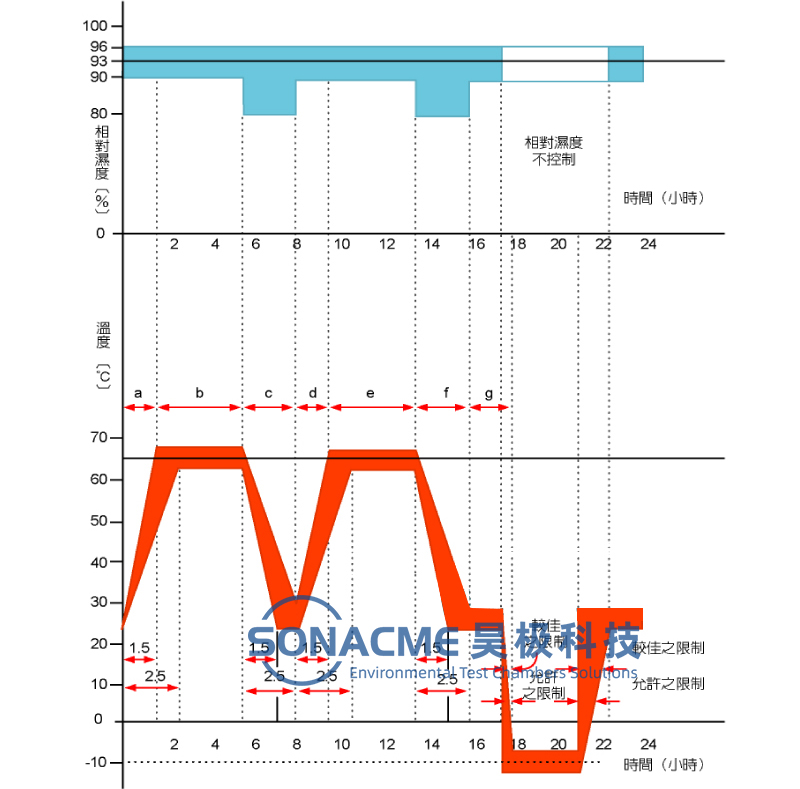

试验条件：湿热分循环(25←→65±2℃/93±3%R.H.)←→低温循环(25←→65±2℃/93±3%R.H. →-10±2℃)X5cycle=10cycle；

升降温速率：升温(0.38℃/min)、降温(1.16 ℃/min)

湿热分循环(25←→65±2℃/93±3%R.H.)。


低温循环(25←→65±2℃/93±3%R.H. →-10±2℃)

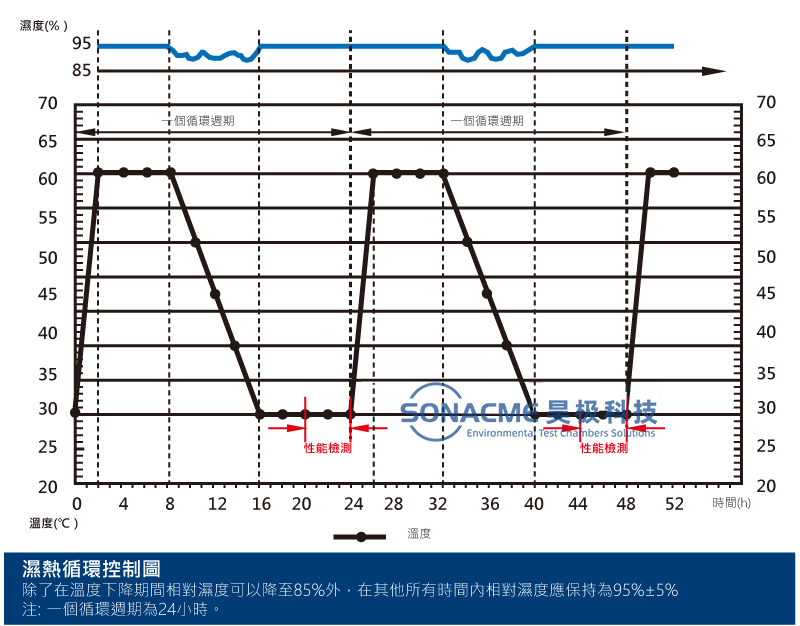

GJB150-09湿热试验-恒温恒湿试验箱

GJB150-09的湿热试验是确认装备耐湿热大气影响之能力，适用在湿热环境中储存与使用的装备、容易产生高湿度的环境中储存或使用的装备，或装备可能出现与湿热有关的潜在问题，其会出现湿热的位置在热带地区全年都可能出现、中纬度择季节性出现、在经受压力、温度湿度综合变化的装备内也会出现，规范特别强调60℃/95%R.H.这个高温高湿不会出现在自然界，也不是模拟太阳光辐射之后的湿热效应，但能发现装备有潜在问题的部位，但是无法重现复杂的温湿度环境、评估长期效应，也不能重现低湿环境相关的湿度影响。
